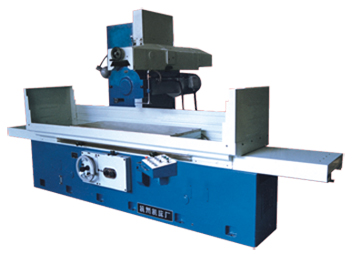

本机床是我厂根据市场的需求设计的产品。适用于各种机械加工车间和机修车间。
本系列机床具有下列特点：
*机床精度达到卧轴矩台平面磨床的国家标准。（GB/T4022-1983）
*工作台纵向运动右叶片泵驱动，运动平稳，噪声小。油池配有冷却装置，温升低，热变形小。
*机床可进行槽和凸缘侧面的磨削。
*磨头采用滚动国际通行的滚动轴承结构形式。
*磨头横向进给运动丝杆采用滚珠丝杆，进给灵敏，横向进给运动可液动亦可手动，液动驱动机构是油马达。垂直进给是手动，有快速移动装置，升降方便。
*自动润滑系统润滑各导轨及垂直丝杆。
*机床的垂直、横向进给部分留有伺服电机安装的位置，根据需要可配置数控系统成为数控机床。
主要规格参数
|
型 号 |
M7150×16/HZ |
M7150×20/HZ |
M7150×30/HZ |
M7150×60/HZ |
|
工
作
台 |
台面尺寸（宽×长） |
mm |
500×1600 |
500×2000 |
500×3000 |
500×6000 |
|
最大磨削尺寸（宽×长×高） |
mm |
500×1600×600 |
500×2000×600 |
500×3000×600 |
600×6000×600 |
|
工作台最大纵向行程（最大） |
mm |
1700 |
2100 |
3100 |
6200 |
|
工作台速度（无级） |
m/min |
5-30 |
5-26 |
|
工作台T型槽槽数×宽度 |
|
3×22 |
|
工作台承载量 |
kg |
1235.5 |
1500 |
2300 |
5600 |
|
磨
头 |
砂轮轴中心至工作台距离（最大） |
mm |
825 |
950 |
|
磨头横向每行程断续进给量 |
mm |
5-20 |
5-30 |
5-26 |
|
砂轮轴转速 |
rpm |
1440 |
|
垂直进给手轮刻度盘值 |
mm |
0.005 |
|
磨头手动横向进给手轮每格 |
mm |
0.01 |
|
砂轮尺寸（外径×宽×内径） |
mm |
φ450×63×φ203 |
φ500×80×φ203 |
|
电机功率 |
电机总功率 |
kw |
25.875 |
29.8 |
|
磨头电机功率 |
kw |
11 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
µm |
Ra0.63 |
|
机床重量 |
净重 |
kg |
8000 |
9200 |
11000 |
20000 |
|
毛重 |
kg |
11000 |
11000 |
14000 |
|
|
外形尺寸（长×宽×高） |
mm |
4682×2024×2330 |
5500×2240×2580 |
9230×2238×2330 |
14900×2430×2750 |
|
包装箱尺寸（长×宽×高） |
mm |
5080×2450×2800 |
5880×2450×2800 |
6540×2320×2990 |
主机不装箱 | |
