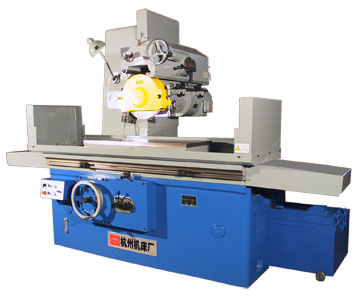

M7140H、M7140H×16、M7140H×20 卧轴矩台平面磨床
本系列机床具有下列特点:
*工作台纵向运动由叶片泵驱动，运转平稳，噪声小，油池温升低，精度达到卧轴矩台平面磨床国家标准。（GB/T4022-1983）
*可进行槽和凸缘侧面的磨削。
*改进后的磨头横向进给机构，有液压自动进给和手动进给，操作方便。
*磨头垂直运动有快速升降机构，又能手动进给。
*磨头电动机和油泵电动机均采用Y系列电机，电气贯彻国家安全标准。
*外型美观，机床留有安装数显装置的位置。
主要规格参数：

型 号
M7140H
M7140H×16
M7140H×20
工
作
台
台面尺寸（宽×长）
mm
400×1000
400×1600
400×2000
最大磨削尺寸（宽×长×高）
mm
400×1000×400
400×1600×400
400×2000×400
工作台最大纵向行程（最大）
mm
1100
1650
2050
工作台速度（无级）
m/min
3-27
3-20
工作台T型槽槽数×宽度
3×18
工作台承载量
kg
624
998
1248
磨
头
砂轮轴中心至工作台距离（最大）
mm
575
磨头横向每行程断续进给量
mm/次
5-25
磨头的最大行程
横向（手动及液动）
垂直（手动）
400
砂轮轴转速
rpm
1450
垂直进给手轮刻度盘值
mm
