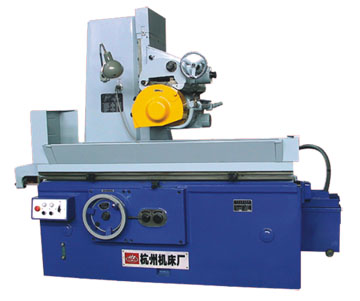

M7130H HZ-034/1普通精度系列卧轴矩台平面磨床 |
 |
本机床采用砂轮周边进行磨削，可磨削钢材、铸铁和有色金属制成的各类工件平面。适用于各种机械加工车间和机修车间。
本系列机床具有下列特点：
*工作台纵向运动和磨头横向进给均采用液压驱动，横向进给也可以手动，垂直进给为手动。
*垂直进给采用手动，磨轮轴采用装入式电动机驱动。
*有控制热变形装置，热变形小。
主要技术参数
|
型 号 |
M7130H |
HZ-034/1 |
|
工
作
台 |
台面尺寸（宽×长） |
mm |
300×1000 |
320×1600 |
|
最大磨削尺寸（宽×长×高） |
mm |
300×1000×400 |
320×1600×400 |
|
工作台纵向行程（最大） |
mm |
1100 |
1650 |
|
工作台速度（无级） |
m/min |
3-27 |
3-20 |
|
工作台T型槽槽数×宽度 |
|
3×18 |
|
工作台承载量 |
kg |
468 |
624 |
|
磨
头 |
砂轮轴中心至工作台距离最大 |
mm |
575 |
|
磨头横向每行程断续进给量 |
mm/次 |
3-30 |
|
砂轮轴转速 |
rpm |
1440 |
|
垂直进给手轮刻度盘值 |
mm |
0.01 |
|
手轮每转磨头进给量 |
垂直进给 |
mm |
1.29 |
|
横向进给 |
mm |
8 |
8．25 |
|
砂轮尺寸（外径×宽×内径） |
mm |
φ350×40×φ127 |
|
电机功率 |
电机总功率 |
kw |
7.62 |
|
磨头电机功率 |
kw |
4.5 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
µm |
Ra0.63 |
|
机床重量 |
净重 |
kg |
3500 |
5000 |
|
毛重 |
kg |
5000 |
7100 |
|
外形尺寸（长×宽×高） |
mm |
2295×1673×2035 |
4205×1693×2035 |
|
包装箱尺寸（长×宽×高） |
mm |
2800×1830×2480 |
4500×1830×2400 |
附 件
|
随机附件 |
|
电磁吸盘 |
1块 |
砂轮平衡轴 |
1付 |
|
砂轮修整器（不附金刚石砂轮刀） |
1副 |
退磁器（TC-1） |
1件 |
|
特殊附件（另行计价） |
|
砂轮平衡架 |
1件 |
正弦平口钳 |
1件 |
|
金刚石砂轮刀 |
1支 |
平衡块 |
12块 |
|
砂轮卡盘连砂轮 |
1付 |
机床调整垫铁 |
5付 |
|
装在拖板上的砂轮修整（不带金刚石砂轮刀） |
1套 |
由于技术不断发展本册仅供参考 |
| |
|
|
