一、机床主要性能和特点
本系列机床在传统镗床的基础上重新进行了优化设计，机床在一次装夹的情况下可进行钻孔、扩孔、镗孔、铰孔、铣削及车削螺纹等工作。同时机床带有旋转平旋盘，平旋盘上滑块在平旋盘旋转时得到径向进给，能够镗削较大尺寸的孔，车外圆、平面，切槽等加工。
本系列机床具有以下优点：
1）机床的主运动、进给运动的变速均采用液压预选集中操纵,节省了辅助时间，提高了效率。在变速过程中，按钮中的指示灯可发出信号。
2）机床的移动部件--主轴箱、工作台纵、横向及回转运动的分配与各移动部件的夹紧、松开均采用--液压自动互锁，自动化程度高。
3）本系列机床的垂直座标(主轴箱升降方向)、横向座标(工作台横向移动)，均配备有记忆功能的新型数显表，功能全、精度高。根据用户特殊要求还可以提供纵向座标（工作台纵向移动）。
4）卧式铣镗床的主要件--床身、前立柱、下滑座上导轨，，均采用电接触表面加热自冷淬火，导轨硬度高，延长了使用寿命。
5）机床的水平导轨均采用了拉板式全防护。
6）机床的移动部件之间均有电--液互锁关系，只允许有一个移动运动，而其它部件自动夹紧（主轴、平旋盘滑块除外），在进给箱、快速箱内设有保险结合子，当机床超负荷时起安全保险作用。
7）机床的电气控制采用了可编程序控制器，性能可靠。

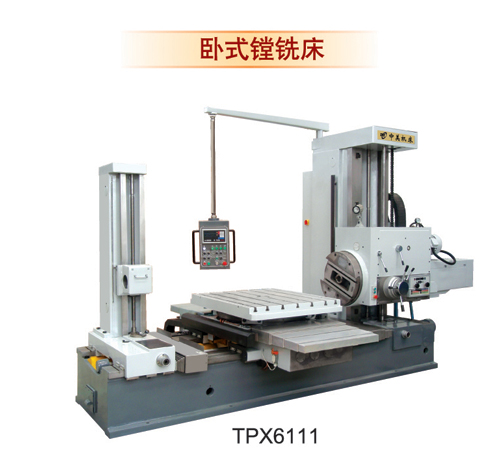

二、TPX6111/TPX6111A卧式铣镗床主要规格及参数
|
产品型号 |
TPX6111/TPX6111A |
单 位 |
|
主
轴 |
主轴直径 |
φ110 |
mm |
|
最大扭矩 |
1225 |
Nm |
|
轴向最大承受抗力 |
12250 |
N |
|
主轴锥孔 |
莫氏6号 |
|
|
工
作
台 |
工作台尺寸 |
1140×1000 |
mm×mm |
|
工作台最大荷重 |
2500 |
Kg |
|
T型槽尺寸 |
22×7 |
mm×个 |
|
产品型号 |
TPX6111/TPX6111A |
单 位 |
|
加
工
范
围 |
主轴最大行程 |
600 |
mm |
|
平旋盘径向刀架最大行程 |
180 |
mm |
|
主轴中心线距
工作台距离 |
最 大 |
1000 |
mm |
|
最 小 |
0 |
mm |
|
工作台行程 |
横 向 |
1000/1350 |
mm |
|
纵 向 |
1000 |
mm |
|
主运
动变
速 |
主轴转数级数 |
22 |
|
|
主轴转数范围 |
8~1000 |
r/min |
|
平旋盘转数级数 |
18 |
|
|
平旋盘转数范围 |
4~200 |
r/min |
|
进
给
运
动
变
速 |
主轴旋转时进给级数
(主轴、主轴箱、工作台
纵向、工作台横向) |
18 |
|
|
主轴旋转时进给范围
(主轴、主轴箱、工作台
纵向、工作台横向) |
主轴在8-400r/min时:0.04～6.00
主轴在500-1250/min时:0.01～1.88 |
mm/r |
|
平旋盘旋转时进给级数
(平旋盘滑块、主轴箱、
工作台纵向、工作台横向) |
18 |
|
|
平旋盘旋转时进给范围
(平旋盘滑块、主轴箱、
工作台纵向、工作台横向) |
0.08~12.00 |
mm/r |
|
快速
移动
速度 |
主 轴 |
2500 |
mm/min |
|
主轴箱 |
2500 |
mm/min |
|
工作台纵向 |
2500 |
mm/min |
|
工作台横向 |
2500 |
mm/min |
|
工作台回转 |
1 |
r/min |
|
测量系统读数精度 |
0.005 |
mm |
|
镗孔精度 |
IT7 |
|
|
外形尺寸 |
4900×（2554/2990）×2850 |
mm |
|
机床总重 |
13300/14800 |
Kg |
|
精度检验标准 |
GB/T 5289.2-2000 |
|
三、机床标准配置
1. 旋转平旋盘
2. 数显表
3. 工作台纵、横向移动测量装置
4. 尾立柱
5. 床身、下滑座导轨防护装置
6. 地脚螺栓及垫块
四、机床可选择配置
1. 主轴箱行程增加（立柱加高）
2. 工作台纵向移动测量装置
五、TPX6111/TPX6111A卧式铣镗床主要配套件一览表
|
序 号 |
名 称 |
生 产 厂 家 |
备 注 |
|
1 |
数显表及球珊尺 |
钮沃尔 |
英 国 |
|
2 |
导轨防护装置 |
德州引胜数控机床附件厂 |
|
|
3 |
90度光学定位仪 |
沈阳鹏辉电器有限公司 |
|
|
4 |
主轴组 |
襄樊东捷紧密机械厂 |
|
|
5 |
夹紧器 |
荆州市奕博液压有限公司 |
|
|
6 |
集中润滑站 |
宁波三浪 |
|
|
7 |
主轴轴承 |
哈尔滨轴承总厂 |
|
|
8 |
电气系统及元件 |
日本三菱 |
元件为ABB或施耐德 |
|
|
|
|
|
六、TPX6111/TPX6111A卧式铣镗床随机附件清单
|
一、正常供应附件 |
|
序号 |
型号规格 |
名 称 |
数 量 |
备 注 |
|
1 |
TPX6111-11012 |
平旋盘用刀架 |
1套 |
|
|
2 |
TPX6111-11001 |
短手把 |
1套 |
|
|
3 |
TPX6111-11002 |
垫 铁 |
13/19套 |
|
|
4 |
TPX6111-11005 |
长手把 |
1套 |
|
|
5 |
TPX6111-11011 |
挂 锥 |
1套 |
|
|
6 |
TPX6111-11151 |
镗杆支撑套 |
1件 |
|
|
7 |
M24;GB/T6170-2000 |
精六角螺母 |
13件 |
|
|
8 |
M24×500；GB/T799-1988 |
地脚螺栓 |
13件 |
|
|
9 |
24;GB/T97.1-1985 |
精垫圈 |
13件 |
|
|
10 |
5;SZSS81-1 |
退刀楔 |
1件 |
|
|
11 |
6×5SZSS81-2 |
短变径套 |
1件 |
|
|
二、特殊供应附件（另收费） |
|
1 |
镗刀杆（套） |
|
2 |
挂 轮（套） |
|
3 |
铣刀用法兰盘（件） |
|
4 |
长刀架（件） |
|
5 |
短刀架（件） |
|
6 |
弯 板（件） |
七、TPX6111/TPX6111A卧式铣镗床随机资料清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
使用说明书（机械） |
1 |
|
|
2 |
使用说明书（电气） |
1 |
|
|
3 |
合格证 |
1 |
|
|
4 |
装箱单 |
1 |
|
|
5 |
维修配套目录 |
1 |
|
|
6 |
SPHEROSYN安装手册 |
1 |
由厂家提供 |
|
TOPAZ数显表操作说明 |
1 |
由厂家提供 |
|
7 |
PC说明书 |
1 |
由厂家提供 |
八、TPX6111/TPX6111A卧式铣镗床包装箱规格
|
箱号 |
外轮廓尺寸(长×宽×高)mm |
毛重kg |
备注 |
|
1 |
5220×(2455/2780)×3030 |
13000/14800 |
整机 | |
