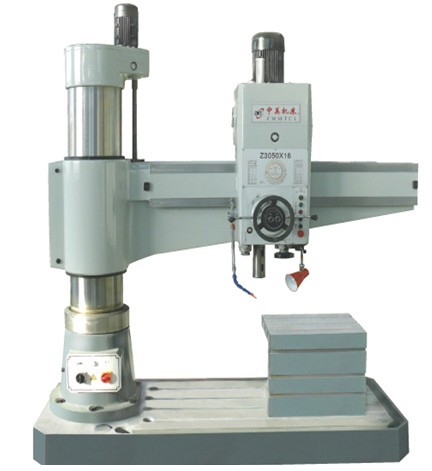

机床主要性能和特点
本机床在老式摇臂钻床的基础上重新进行了优化设计，主要适用于铸件、钢件的钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。
本机床具有以下优点：
1）主要功能的手柄、按钮等操作部件集中在主轴箱上。操控机床非常方便。
2）摇臂带动外柱绕内柱回转±180°。
3）摇臂沿外柱升降。
4）主轴箱沿摇臂导轨左右移动。
5）摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母副传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装在油缸座上的电气开关控制。
6）主轴箱及立柱夹紧：主轴箱与立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择开关是主轴箱面板上的旋钮。
7）机床的电气控制采用了可编程序控制器，性能可靠。
Z3063×20型摇臂钻床主要规格及参数
|
主 要 规 格 与 参 数 |
Z3063×20 |
|
最大钻孔直径 |
Φ63mm |
|
主轴中心线至
立柱母线距离 |
最大 |
2000mm |
|
最小 |
450mm |
|
主轴箱水平移动距离 |
1550mm |
|
主轴端面至底
座工作面距离 |
最大 |
1650mm |
|
最小 |
450mm |
|
摇臂升降距离 |
800mm |
|
摇臂升降速度 |
0.017m/s |
|
摇臂回转角度 |
±180° |
|
主轴圆锥孔 |
莫式5号 |
|
主轴转速范围 |
20-1600r/min |
|
主轴转速级数 |
16级 |
|
主轴进给量范围 |
0.04-3.2mm/r |
|
主轴进给量级数 |
16级 |
|
主轴行程 |
400mm |
|
刻度盘每转钻孔深度 |
151mm |
|
主轴允许最大扭转力矩 |
980N.m |
|
主轴允许最大进给抗力 |
24500N |
|
主电机功率 |
5.5kW |
|
摇臂升降电机功率 |
2.2kW |
|
液压夹紧电机功率 |
0.75kW |
|
冷却泵电机功率 |
0.09kW |
|
机床重量（约） |
7300㎏ |
|
机床轮廓尺寸（长×宽×高） |
3080×1250×3245mm |
|
精度检验标准 |
GB/T 4017-1997 |
三、Z3063×20型摇臂钻床主要配套件一览表
|
序 号 |
名 称 |
生 产 厂 家 |
备 注 |
|
1 |
电机 |
丹东山川电机有限公司 |
|
|
2 |
轴承 |
哈尔滨轴承厂 |
|
|
3 |
液压件 |
浙江象山液压件厂 |
|
|
4 |
丝杠 |
自制 |
|
|
5 |
主轴 |
襄樊东捷精密机械有限公司 |
|
|
6 |
电气件 |
PLC为日本和泉，其他为沈阳213厂。出国机床为ABB公司或施耐德公司 |
|
四、Z3063×20型摇臂钻床随机附件备件
一 、随机附件清单
|
1 |
630×800×500；610011A |
工作台 |
1件 |
|
|
2 |
M24；GB/T6170 |
精六角螺母 |
6件 |
在机床上4件 |
|
3 |
M36；GB/T6170 |
精六角螺母 |
6件 |
|
|
4 |
M36×500；GB/T799 |
地脚螺栓 |
6件 |
|
|
5 |
510303 |
T型槽用螺栓 |
6件 |
在机床上4件 |
|
6 |
45；SZSJ29-9 |
吊环 |
2件 |
在底座上 |
|
7 |
24；GB/T97.1 |
精垫圈 |
6件 |
在机床上4件 |
|
8 |
36；GB/T97.1 |
精垫圈 |
6件 |
|
|
9 |
610301A |
摇臂吊环 |
1件 |
|
|
10 |
810012 |
吊套 |
1件 |
在机床上 |
|
二、备件清单 |
|
1 |
4；SZSG91―2 |
垫 |
5件 |
|
|
2 |
6；SZSG91―2 |
垫 |
5件 |
|
|
3 |
8；SZSG91―2 |
垫 |
5件 |
|
|
4 |
10；SZSG91―2 |
垫 |
5件 |
|
|
5 |
7×1.9；GB/T1235 |
O形圈 |
5件 |
|
|
6 |
9×1.9；GB/T1235 |
O形圈 |
5件 |
|
|
7 |
11×1.9；GB/T1235 |
O形圈 |
5件 |
|
|
8 |
13×1.9；GB/T1235 |
O形圈 |
2件 |
|
|
三、技术文件 |
|
1 |
|
装箱单 |
1本 |
|
|
2 |
|
合格证明书 |
1本 |
|
|
3 |
|
使用说明书 |
1本 |
|
|
4 |
|
维修配件目录 |
1本 |
|
|
5 |
|
用户指南 |
1份 |
|
|
6 |
|
客户信息反馈表 |
1份 |
|
|
7 |
|
质量跟踪顾客评价表 |
1份 |
|
五、Z3063×20型摇臂钻床包装箱规格
|
箱号 |
外轮廓尺寸(长×宽×高)mm |
毛重kg |
备注 |
|
1 |
3400×1510×2190 |
5100 |
摇臂、主轴箱 |
|
2 |
3200×1510×1480 |
5500 |
立柱、底座 | |
