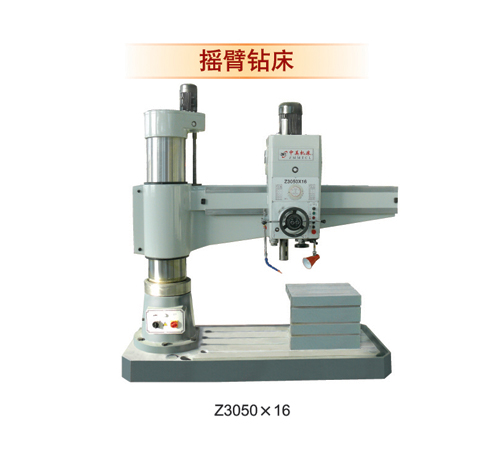

Z3050×16 型摇臂钻床

机床主要性能和特点

本机床在老式摇臂钻床的基础上重新进行了优化设计，主要适用于铸件、钢件的钻孔、扩孔、铰孔、锪平面及攻螺纹等加工。。

    本机床具有以下优点：

    1）主要功能的手柄、按钮等操作部件集中在主轴箱上。

    2）摇臂带动外柱绕内柱回转±180°。

    3）摇臂沿外柱升降。

    4）主轴箱沿摇臂导轨左右移动。

    5）摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母副传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下；摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁；摇臂上升或下降夹紧动作结束后，摇臂自动夹紧，由装在油缸座上的电气开关控制。

6）主轴箱及立柱夹紧：主轴箱与立柱夹紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择开关是主轴箱面板上的旋钮。

7）机床的电气控制采用了可编程序控制器，性能可靠。
