VDW500主要性能和特点

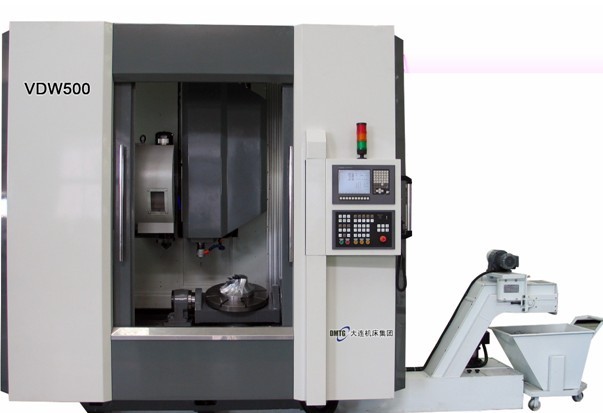

立式五轴加工中心机床VDW500 ，具有ATC 自动交换系统，A、C 轴复合转台功能，适用于复杂工件的加工。本机床可进行钻削，绞孔，逆镗，攻丝加工，亦可完成工件的半精加工和精加工，或对工件进行曲面仿型铣削和孔的精镗加工。模具、冲床刀具、模型制作等其他广泛的机械加工同样适用本机床。关于铸件的铣削加工，待加工铸件的表面应清理干净，避免铸模上的一些混合物残渣。必须清除铸件上的浇口和冒口。铸件毛坯上的浇口,冒口的切割处,填充处和砂眼必须清理干净或按照铸件图纸给定的公差标准进行加工。
本机床的进给速度和主轴的加工速度可在很宽的范围内选择,可为各种材料的切削加工提供标准模式。Z 轴Ｘ轴Ｙ轴的各种进给速度，ＡＴＣ功能，均可上机编程，转台置于机床底座上的工作台。
机床的结构为三坐标单元式结构，床体为整体铸件，滑台在其上作X 向运动（左右运动），立柱在滑台上作Y 向运动（前后运动），滑枕在立柱作Z 向运动（上下运动），A、C 轴NC 转台固定于床体上绕X、Z 轴旋转，机床在设计过程中通过有限元分析使结构更加合理，保证机床的加工刚性。本机床的定位精度：±0.01 ㎜，重复定位精度：±0.005 ㎜。
该机床配置 DMTG 自主研发的数控系统或SEMENS 系统实现五轴五连动满足空间曲面的加工要求，配五轴三连动（四连动）系统可实现五轴三连动、四连动可经济的满足空间角度的定位加工。双轴回转工作台通过大减速比的传动机构实现大扭矩驱动，通过配置圆光栅实现A、C 轴的闭环控制实现转台的高精度角度控制。
VDW500主要技术参数表
|
VDW500 |
规 格 |
|
工作台尺寸 mm |
Φ500 |
|
T 型槽数 |
5 |
|
T 型槽宽度 mm |
18H7 |
|
主轴端面至工作台的最大距离 mm |
590 |
|
可符合工件最大重量 Kg |
500 |
|
主轴锥孔锥度 DIN69871 |
SK40 DIN69871 |
|
主轴转速调节方式 |
步进调节 |
|
主轴转速调节范围 |
0—8000 |
|
正常输出扭矩（选配-主电机11kW），Nm |
44.6 （70） |
|
工作台各轴行程 mm X 轴/Y 轴/Z 轴 |
X 轴850/ Y 轴500/ Z 轴450 |
|
X、Y、Z 各轴定位精度 |
±0.01 |
|
可调节坐标轴数量 |
3 |
|
可调节联动轴数量-用于直线插补-用于圆弧插补 |
3 2 |
|
三向最大进给力 N |
5000 |
|
三向切削进给调节范围mm/min |
1—15000 |
|
进给方式 |
步进调节 |
|
主轴三向快速移动速度 m/min |
15—30 |
|
刀库储刀数量 |
24 |
|
换刀时间秒 |
8 |
|
刀库储刀的最大直径（相邻空刀） mm 刀库储刀的最大直径（满刀）mm |
155/ 78 |
|
刀库储备刀具的最大重量 kg |
8 |
|
主电源电流 |
交流三相电 |
|
电压 V |
380（±10%） |
|
频率 Hz |
50（±2%） |
|
主驱动电机-标准功率-标准旋转频率 min-1 -最大旋转频率 min-1 |
7/11 1500 8000 |
|
X 轴进给电机-标准扭矩 Nm -标准旋转频率 min-1 |
15.5 3000 |
|
Y，Z 轴进给电机-标准扭矩 Nm -标准旋转频率 min-1 |
10.5 3000 |
|
刀库驱动电机-标准功率 kW -标准旋转频率 min-1 |
0.2 1500 |
|
抓刀机械手驱动电机-标准功率 kW -标准旋转频率 min-1 |
0.4 1400 |
|
润滑系统驱动电机标称功率kW |
0.025 |
|
冷却系统驱动电机标称功率kW |
0.15 |
|
排屑器驱动电机 kW |
0.2 |
|
电机总功率，kW |
30.5 |
|
机床各型尺寸和重量 |
|
|
机床外形尺寸（长×宽×高） |
3430×2965×2770 |
|
机床质量kg |
7200 |
|
润滑油箱容积 dm3 |
3 |
|
润滑工作压力MPa（kgF/cm2） |
1.5（15） |
|
润滑速度 l/min |
0.15 |
|
冷却泵功率 |
45 |
|
冷却液箱容积 l |
210 |
|
螺旋式排屑器功率，dm3/min |
20 |
|
标准工作压力 MPa |
0.4~0.6 |
VDW500标准配置表
1、 自动刀具交换系统（ATC）
2、 提升排屑器
3、 全密闭式护罩
4、 大连数控系统
5、 自动润滑系统
6、 刚性攻丝
7、 地脚螺栓及垫块
8、 M30 自动断电系统
9、 工 具 箱
10、 24 把刀臂式刀库机械手
11、蓄 屑 车
12、工 作 灯
13、主轴气幕防尘系统
14、警 示 灯
15、RS-232 接口及DNC 功能
16、电气箱热交换器
17、工件冷却系统
VDW-500主要配套件一览表
|
|
序 号 |
项 目 |
数 量 |
制造厂家名称 |
备 注 |
|
|
1 |
主轴前轴承 |
1组 |
德国 FAG |
|
|
|
2 |
主轴后轴承 |
1组 |
德国 FAG |
|
|
|
3 |
丝杠轴承 |
6组 |
日本NSK |
|
|
|
4 |
滚珠丝杠 |
3组 |
德国力士乐 |
中空 |
|
|
5 |
主轴单元 |
1套 |
日本 |
|
|
|
6 |
刀库及机械手 |
1套 |
大连台鑫 |
|
|
|
7 |
驱动伺服电机 |
1套 |
大连数控 |
OP：德国西门子 |
|
8 |
主轴伺服电机 |
1套 |
大连数控 |
OP：德国西门子 |
|
|
9 |
数控系统 |
1套 |
大连数控 |
OP：德国西门子 |
VDW-500随机资料清单
|
序 号 |
名 称 |
规格或标记 |
数 量 |
备 注 |
|
1 |
使用说明书（机械） |
VDW-500 |
2份 |
|
|
2 |
使用说明书（电气） |
VDW-500 |
1份 |
|
|
3 |
精度检查成绩表 |
VDW-500 |
1份 |
|
|
4 |
装箱单 |
VDW-500 |
1份 |
|
|
5 |
外购数控系统随机资料 |
VDW-500 |
1套 |
|
|
