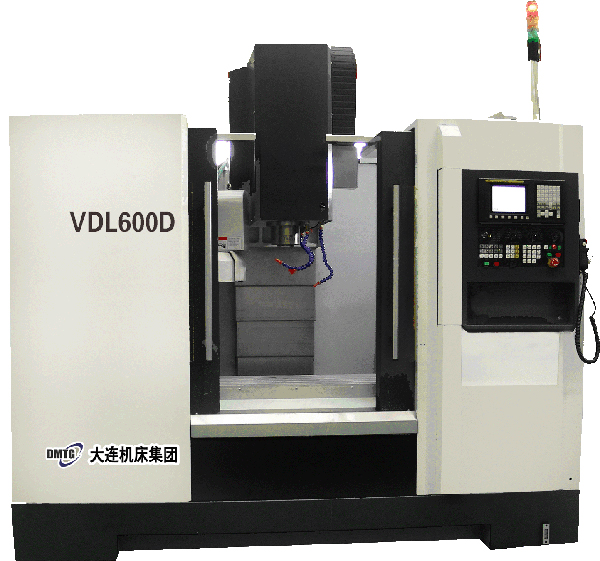

VDL-D系列立式加工中心 |
 |
VDL-D系列立式加工中心适用于板类、盘类、壳体类、精密零件的加工，同时适用于模具加工。机床带有全封闭式防护罩，自动润滑系统、冷却系统及便携式手动操作装置。零件一次装夹后可完成铣、镗、钻、扩、铰、攻丝等多工序加工，具有自动化程度高、可靠性强、操作简单、方便、宜人，整体造型美观大方、机电一体化程度高等优点。
| VDL-D系列加工中心特点 |
|
| ◇ 机床底座、立柱、主轴箱体、十字滑台、工作台等基础件全部采用高强度铸铁，组织稳定，永久确保品质。 |
|
| ◇ 铸件结构均经过机床动力学分析和有限元分析，合理的结构程度与科学的加强筋搭配，保证了基础件的高刚性。 |
|
| ◇ 宽实的机床底座，箱形腔立柱、负荷全支撑的十字滑台可确保加工时的重负载能力。 |
|
| ◇ 机床配有全封闭防护罩，美观、安全，滴水不漏，保护环境。密封式导轨防护罩有效的保护移动部件的使用寿命。自动排屑装置简洁实用。 |
|
|
◇ 电气箱内的配线，皆符合CE的安全规范，确保控制系统运转时不受外部干扰。 |
| 型 号 |
VDL500D |
VDL600D |
VDL850D |
VDL1000D |
| 工作台规格(长×宽) (mm) |
700×320 |
800×420 |
1050×500 |
1120×560 |
| 工作台最大载重 (kg) |
150 |
500
|
500 |
750 |
| T型槽(槽数×槽宽×槽距) (mm) |
3×14×110 |
3×18×125 |
5×18×100 |
5×18×100 |
| X坐标行程 (mm) |
450 |
600 |
820 |
560 |
| Y坐标行程 (mm) |
350 |
420 |
500 |
600 |
| Z坐标行程 (mm) |
380 |
520 |
560 |
629 |
| 主轴中心线到立柱导轨面距离 (mm) |
430 |
511
|
553 |
629 |
| 主轴端面至工作台上平面距离 (mm) |
140～520 |
150～670
|
120～680 |
135～735 |
| X、Y、Z切削速度 (mm/min) |
1～10000 |
| X、Y、Z快速进给速度 (m/min) |
30/30/30 |
24/24/20
|
24/24/20 |
24/24/18 |
| 主轴最高转速 (r/min) |
1～10000 |
45～8000 |
45～8000 |
45～8000 |
| 主轴功率 (kW) |
5.5/7.5 |
7.5/11
|
7.5/11 |
7.5/11 |
| 刀库容量 |
12/20 |
16/24 |
16/24 |
20/24 |
| 刀柄 |
BT40
|
BT40 |
BT40 |
BT40 |
| 刀具最大重量 (kg) |
6（5） |
7
|
7 |
7 |
| 刀具最大直径/长度 (mm) |
Φ80/200(斗笠式) |
Φ100/150(斗笠式)
|
φ104/φ204 |
Φ100/150(斗笠式) |
| 换刀时间(刀对刀) (s) |
6～8(斗笠式) |
6～8(斗笠式) |
6～8(斗笠式) |
6～8(斗笠式) |
| 数控系统 |
FANUC 0i-mate-MD（OP：大连数控系统） |
| 机床轮廓尺寸(L×W×H) (mm) |
2500×2000×2200 |
2246×2376×2317
|
2328×2582×2340 |
2900×2280×2500 |
| 机床重量 (kg) |
2500 |
4800 |
6000 | |
| |
|
|
