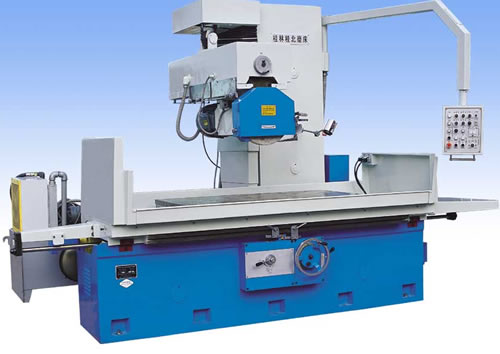

M7180×12B-GM卧轴矩台平面磨床 |
 |
桂林桂北机床
本系列机床适用于机械制造行业磨削钢件、铸铁及有色金属等各种金属零件的平面。特点：磨床工作台纵向移动和磨头横向移动为液压传动，无级调速；磨头垂直进给为手动，配有快速升降机构，能减轻劳动强度，提高工作效率；工作台导轨粘贴聚四氟乙烯导轨软带，耐磨性好，能耗低；磨头垂直进给导轨粘贴聚四氟乙烯导轨软带，进刀灵敏度高；机床床身采用热对称设计，热变形小；利用回油加热床身导轨，导轨直线度基本保持不变；机床运动平稳、性能可靠、噪音低，深受用户欢迎。
| 主要技术规格 |
M7180×12B-GM |
M7180×16B-GM |
M7180×20B-GM |
| 工作台面尺寸（宽×长） |
800×1250mm |
800×1600mm |
800×2000mm |
| 磨削工件的最大尺寸（宽×长×高） |
800×1250×600mm |
800×1600×600mm |
800×2000×600mm |
| 工作台纵向移动量（液动） |
200-1350mm |
200-1700mm |
200-2100mm |
| 工作台速度（无级调速） |
3-20m/min |
3-20m/min |
3-20m/min |
工作台T形槽槽数
宽度 |
3
28mm |
3
28mm |
3
28mm |
| 砂轮中心至台面距离 |
225-825mm |
225-825mm |
225-825mm |
磨头最大移动量
横向（手动及液动）
垂直（手动及机动） |
900mm
600mm |
900mm
600mm |
900mm
600mm |
磨头横向进给（无级调速）
连续
断续 |
0.5-2.5m/min
3-20mm/stroke of table |
0.5-2.5m/min
3-20mm/stroke of table |
1-2.5m/min
3-20mm/stroke of table |
手轮每转磨头进给量
横向
垂直 |
3mm
0.5mm |
3mm
0.5mm |
3mm
0.5mm |
| 垂直进给手轮最小刻度值 |
0.005mm |
0.005mm |
0.005mm |
砂轮尺寸（外径×宽度×内径） |
φ450×63×φ203mm |
φ450×63×φ203mm |
φ450×63×φ203mm |
液压泵型式
流量 |
YB1-100/80
172.8L/min |
YB1-100/80
172.8L/min |
YB1-100(两台)
192L/min |
| 电气设备总容量 |
30kVA |
30kVA |
35kVA |
磨头电动机功率
转速 |
15kW
1460r/min |
15kW
1460r/min |
15kW
1460r/min |
液压泵电动机功率
转速 |
11kW
960r/min |
11kW
960r/min |
7.5kW+7.5kW
960r/min |
快速升降电动机功率
转速 |
0.75kW
1400r/min |
0.75kW
1400r/min |
0.75kW
1400r/min |
冷却泵型式
流量 |
DB-100
100L/min |
DB-100
100L/min |
DB-100
100L/min |
冷却泵电动机功率
转速 |
0.25kW
3000r/min |
0.25kW
3000r/min |
0.25kW
3000r/min |
容许最大工件重量
（含电磁吸盘） |
2000kg |
2000kg |
2472kg |
电磁吸盘尺寸（宽×长） |
800×1250mm |
800×1600mm |
800×2000mm |
机床外形尺寸（长×宽×高） |
3550×3000×2570mm |
4100×3000×2570mm |
6250×3000×2570mm |
净重/毛重 |
7200/8000kg |
8700/9700kg |
12000/13000kg | |
| |
|
|
