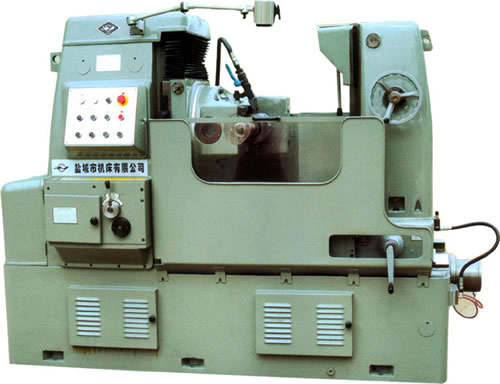

Y3150/Y3180滚齿机 |
 |
主要技术特点：普通滚齿机，能加工直齿和斜齿圆术齿轮、蜗轮、链轮及短花键轴，适于单件、小批或成批生产齿轮的工厂使用。机床结构优良，刚性强，工作精度好，操作方便，调整简单。加工齿轮时，机床可按顺铣或逆铣方式工作。机床带有自动停机机构、安全装置及自动润滑系统。
| 技术参数 |
Y3150 |
Y3180 |
| 最大直径 |
500 |
有后立柱550 无后立术800 |
| 最大模数 |
8 |
10 |
| 最大加工宽度 |
250 |
320 |
| 工件最少齿数 |
Z最少\K滚刀头数＝5 |
Z最少\K滚刀头数＝7 |
| 刀架最大垂直行程 |
300 |
350 |
| 刀架最大回转角度 |
240度 |
正负60度 |
| 滚刀主轴中心离工作台面距离 |
|
| 最大 |
535 |
585 |
| 最小 |
235 |
235 |
| 主轴孔锥度 |
莫氏5号 |
莫氏5号 |
| 允许安装的最大滚刀 |
|
| 最大直径 |
160 |
180 |
| 最大长度 |
160 |
180 |
| 滚刀最大轴向串刀距离 |
55 |
60 |
| 滚刀可换心轴直径 |
22 27 32 |
22 27 32 40 |
| 涌刀心轴与工作台有较中心距 |
|
| 最大 |
330 |
550 |
| 最小 |
30 |
50 |
| 工作台液压快速移动距离 |
50 |
50 |
| 工作台孔直径 |
80 |
80 |
| 工作心轴座孔座锥度 |
莫氏5号 |
莫氏5号 |
| 工作台外径 |
510 |
650 |
| 主轴转速级数 |
9级 |
8级 |
| 主轴转速范围 |
40-250转/分 |
40-200转/分 |
| 轴向进给量级数 |
12级 |
| 轴向进给量范围 |
0.4-4毫米/工作每转 |
|
| 主电动机功率及额定转速 |
4千瓦 1440转/分 |
5.5千瓦 1440转/分 |
| 轴向快速电动机功率及客定转速 |
1.1千瓦 1410转/分 |
| 工作台快速电动机功率及额定转速 |
|
0.6千瓦 1380转/分 |
| 液压泵电动机功率及额定转速 |
1.1千瓦 935转/分 |
| 机床净重 |
4300公斤 |
5500公斤 |
| 机床轮廓尺寸（长*宽*高） |
2439*1272*1770 |
2765*1850 | |
| |
|
|
