ML系列数控激光切割机 |
 |
| 主要特点

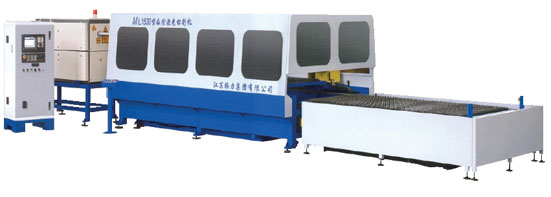

ML1530型数控激光切割机
采用飞行光路结构，加工精度高，龙门式结构横梁，刚性好，驱动平稳，工作台采用交换式结构，方便上下料，整机利用率高，可加工碳钢、不锈钢、有机玻璃、木材等。
ML系列数控激光切割技术参数
|
|
ML3015 |
ML4020 |
|
龙门式飞行光路 |
|
加工区域 |
X轴3000mm |
X轴4000mm |
|
Y轴1500mm |
Y轴2000mm |
|
Z轴100mm |
Z轴100mm |
|
最大加工重量 |
850kg |
1300kg |
|
最大定位速度 |
106m/min |
|
定位精度 |
0.06mm |
|
机床重复定位精度 |
0.015mm |
|
最大切割速度 |
20m/min |
|
激光器冷却系统 |
封闭内循环，双温控制 |
|
适配激光器 |
2000W 2500W 3000W 3300W 4000W |
|
激光器 |
PANASONIC高速轴流DC激励CO;激光 |
|
结构 |
标准化模块结构 |
|
额定功率 |
2000W |
2500W |
3300W |
4000W |
|
输出稳定性 |
±2% |
|
波长 |
10.6μm |
|
激光光束模态 |
TEMoo main(主成分) |
|
激光气体成分 |
CO2:N2:He=1.7%:23.4%:74.9%(Balanced) |
|
输入电源容量 |
23KVA |
34KVA |
40KVA |
50KVA |
|
激光气体消耗量 |
30L/h |
40L/h |
|
最大切割能力 |
碳钢 |
12mm |
16mm |
18mm |
22mm |
|
碳钢 |
6mm |
8mm |
10mm |
12mm |
|
激光器 |
日本PANASONIC |
南京东方 |
|
额定功率 |
2000W |
2500W |
3300W |
4000W |
2000W |
3000W |
|
最大切割能力 |
碳钢 |
8mm |
10mm |
16mm |
20mm |
10mm |
16mm |
|
不锈钢 |
4mm |
6mm |
8mm |
10mm |
5mm |
6mm |
|
机床外观尺寸 |
8.2m
4.5m
1.9m |
11.2m
4.8m
2.0m |
|
包括机床防护和操作台 |
|
机床重量 |
10000kg |
12000kg | |
| |
|
|
