T03 数控转塔冲床 |
 |
| 主要特点

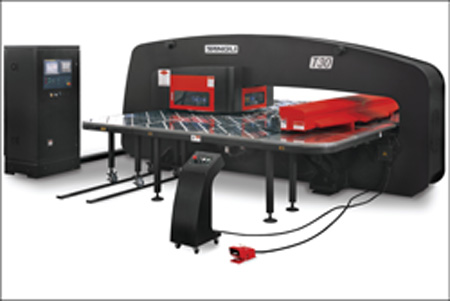

T03 数控转塔冲床
主机采用闭式宽机身结构，壁炉回火去应力处理，稳定性好；流线型外形弧形设计，动感美观；侧面定位、镶套结构厚转塔，定位精确、导向好、精度高；德国H＋L公司全套进口高档液压系统，性能稳定，耗能低；日本FANUC OIP 专用数控系统，功能强、操作方便；高速静音自润滑大导程丝杠、直线导轨，国际化配套的气动和电气元件，高性能全自动浮动夹钳，钢球毛刷结构不锈钢工作台。
T30数控转塔冲床技术参数
|
T30
|
|
公称力 |
KN |
300 |
300 |
300 |
300 |
300 |
|
最大加工板材尺寸（含一次再定位） |
MM |
1250
2500 |
1250
4000 |
1250
5000 |
1500
4000 |
1500
5000 |
|
滑块行程 |
MM |
32 |
32 |
32 |
32 |
32 |
|
最大板厚 |
MM |
6.35 |
6.35 |
6.35 |
6.35 |
6.35 |
|
一次冲孔最大直径 |
MM |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
|
模位数 |
个 |
30 |
30 |
30 |
30 |
30 |
|
冲孔精度 |
MM |
±0.10 |
±0.10 |
±0.10 |
±0.10 |
±0.10 |
|
滑块行程次数 |
MM |
600/*900
|
600/*900
|
600/*900 |
600/*900 |
600/*900 |
|
板料最大移动速度 |
M/MIN |
106 |
106 |
106 |
106 |
106 |
|
床身结构形式 |
|
闭式
O-TYPE |
闭式
O-TYPE |
闭式
O-TYPE |
闭式
O-TYPE |
闭式
O-TYPE |
|
喉口深 |
MM |
1275 |
1275 |
1275 |
1525 |
1525 |
|
控制轴数 |
个 |
4 |
4 |
4 |
4 |
4 |
|
转塔转数 |
R/MIN |
30 |
30 |
30 |
30 |
30 |
|
旋转工位一次冲孔最大直径 |
MM |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
Φ88.9 |
|
整机功率 |
KW |
25 |
25 |
25 |
25 |
25 |
|
工件最大质量 |
KG |
156 |
156 |
210 |
210 |
235 |
|
空气压力 |
MPA |
0.55 |
0.55 |
0.55 |
0.55 |
0.55 |
|
外形尺寸（长×宽×高） |
MM |
5050
2700
2010 |
5050
4200
2010 |
5050
5200
2010 |
5650
4200
2010 |
5650
5200
2010 |
|
机器重量 |
T |
19.5 |
20 |
20.5 |
21.5 |
22 | |
| |
|
|
