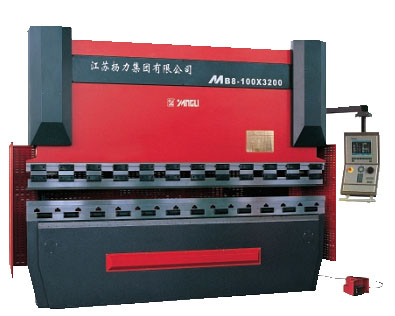

MB系列数控折弯机

主要特点

MB系列电液伺服同步数控折弯机，采用电液伺服阀双缸同步控制，液压凸形自动补偿系统，后档料机构可控制多个后档料轴，机身采用钢板焊接，整机经回火处理，液压系统采用集成式控制系统，进口密封圈，外形美观简洁，数控系统采用荷兰Delem公司DA65W/DA66W/DA52数控系统，中文菜单图形显示，配有上模块速夹紧装置。

MB系列数控折弯机技术参数

			63*1500	63*2500	100*3200	100*4200	160*3200	160*4200	250*3200	250*4200
公称力		Kn	630	630	1000	1000	1600	1600	2500	2500
最大折弯长度		Mm	1500	2500	3200	4200	3200	4200	3200	4200
最大折弯长度		Mm	1500	2500	3200	4200	3200	4200	3200	4200
立柱间距离		Mm	1100	2060	2700	3700	2700	3700	2700	3700
最大开启高度		Mm	430	430	480	480	480	480	480	480
滑块行程		Mm	200	200	200	200	200	200	200	200
喉口深度		Mm	370	370	400	400	400	400	400	400
工作台宽度		Mm	150	150	200	200	200	200	200	200
快进速度		Mm/min	100	100	130	130	130	130	110	110
共进速度		Mm/min	8	8	10	10	10	10	10	10
返程速度		Mm/min	100	100	125	125	125	125	110	110
后档料行程		Mm	500	500	500	500	500	500	500	500
机床外形尺寸	长L	Mm	1825	2825	3500	4500	3500	4500	3500	4500
	宽W	Mm	1650	1650	1650	1650	1650	1650	1730	1730
	高H	Mm	2600	2430	2540	2540	2580	2580	2580	2580
机床重量		kg	4600	5600	8000	9500	10000	12000	15000	17000

			300*3000	300*4000	300*6000	400*4000	400*5000	400*6000	500*4000	500*5000
公称力		Kn	3000	3000	3000	4000	4000	4000	5000	5000
最大折弯长度		Mm	3000	4000	6000	4000	5000	6000	4000	5000
最大折弯长度		Mm	3000	4000	6000	4000	5000	6000	4000	5000
立柱间距离		Mm	2500	3150	5050	3150	4050	5050	3050	4050
最大开启高度		Mm	480	480	480	480	480	480	700	700
滑块行程		Mm	200	200	200	320	320	320	320	320
喉口深度		Mm	400	400	400	400	400	400	400	400
工作台宽度		Mm	250	250	250	250	250	250	300	300
快进速度		Mm/min	80	80	80	80	80	80	75	75
共进速度		Mm/min	8	8	8	8	8	8	8	8
返程速度		Mm/min	85	85	85	80	80	80	75	75
后档料行程		Mm	500	500	500	500	500	500	700	700
机床外形尺寸	长L	Mm	3300	4300	6400	4300	5300	6400	4500	5500
	宽W	Mm	1950	1950	2000	2100	2100	2100	2700	2700
	高H	Mm	2670	2670	2950	3100	3100	3170	5000	5000
机床重量		kg	20000	22000	30000	27000	32000	38000	40000	45000

			500*6000	600*6000	600*7000	600*8000	800*6000	800*7000	800*8000	1000*6000
公称力		Kn	5000	6000	6000	6000	8000	8000	8000	10000
最大折弯长度		Mm	6000	6000	7000	8000	6000	7000	8000	6000
最大折弯长度		Mm	6000	6000	7000	8000	6000	7000	8000	6000
立柱间距离		Mm	5050	5050	6050	6200	4760	5760	6200	4760
最大开启高度		Mm	700	740	740	740	920	920	920	920
滑块行程		Mm	320	320	320	320	400	400	400	400
喉口深度		Mm	400	400	400	400	500	500	500	600
工作台宽度		Mm	300	300	300	300	400	400	400	400
快进速度		Mm/min	75	80	80	80	75	75	75	70
共进速度		Mm/min	8	8	8	8	8	8	8	8
返程速度		Mm/min	75	80	80	80	75	75	75	70
后档料行程		Mm	700	700	700	700	1000	1000	100	1000
机床外形尺寸	长L	Mm	6500	6500	7500	8500	6500	7500	8500	6500
	宽W	Mm	2700	2700	2700	2700	3120	3120	3120	3520
	高H	Mm	5000	5200	5200	5200	5800	5800	5800	6000
机床重量		kg	55000	65000	70000	76000	102000	108000	115000	110000

4470

			1000*8000	1000*12000	1200*8000	1200*12000	1600*8000	1600*12000	2000*8000	2000*12000
公称力		Kn	10000	10000	12000	12000	16000	16000	20000	20000
最大折弯长度		Mm	8000	12000	8000	12000	8000	12000	8000	12000
最大折弯长度		Mm	8000	12000	8000	12000	8000	12000	8000	12000
立柱间距离		Mm	6200	9050	6200	9050	6200	9050	6200	9050
最大开启高度		Mm	920	920	1020	1020	1020	1020	1020	1020
滑块行程		Mm	400	400	400	400	400	400	400	400
喉口深度		Mm	600	600	600	600	600	600	600	600
工作台宽度		Mm	400	400	400	400	400	400	500	500
快进速度		Mm/min	70	70	65	65	60	60	60	60
共进速度		Mm/min	8	8	7	7	7	7	7	7
返程速度		Mm/min	70	70	65	65	60	60	60	60
后档料行程		Mm	1000	1000	1000	1000	1000	1000	1000	1000
机床外形尺寸	长L	Mm	8500	12500	8500	12500	8500	12500	8500	12500
	宽W	Mm	3520	3520	4250	4250	4470	4820	4820
	高H	Mm	6000	6000	6750	6750	7500	7500	9050	9050
机床重量		kg	135000	185000	160000	225000	215000	265000	270000	332000
