JE21S系列经济型深颈压力机 |
 |
| 主要特点

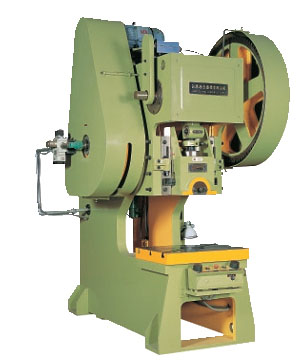

JE21S系列经济型深颈压力机
■ 喉口深度加大，工作空间大；
■ 采用曲轴横放结构；
■ 组合式干式气动摩擦离合器
■ JE21S-100以上采用上提式平衡缸装置；
■ 安全双联电磁阀；
■ 手动调模，刻度显示；
■ 国际品牌PLC。
压力及技术参数
|
JE21S-20 |
JE21S-25 |
JE21S40 |
JE21S-63 |
JE21S-80 |
JE21S-100 |
JE21S-125 |
|
公称力 |
KN |
200 |
250 |
400 |
630 |
800 |
1000 |
1250 |
|
公称力行程 |
mm |
2.5 |
2.5 |
4 |
4 |
5 |
6 |
6 |
|
滑块行程 |
Mm |
60 |
60 |
100 |
120 |
130 |
140 |
140 |
|
行程次数 |
Min-1 |
120 |
100 |
70 |
60 |
53 |
40 |
40 |
|
最大装模高度 |
Mm |
170 |
180 |
220 |
300 |
350 |
320 |
320 |
|
装模高度调节量 |
mm |
70 |
70 |
80 |
80 |
100 |
100 |
100 |
|
滑块中心至机身距离 |
mm |
400
700 |
400
700 |
400
700 |
400
700 |
400
700 |
760 |
760 |
|
工作台板尺寸（前后*左右） |
mm |
320
480 |
400
600 |
480
710 |
570
760 |
580
860 |
710
1100 |
720
1200 |
|
工作台落料孔尺寸（上孔直径*深度*下孔直径） |
mm |
120
120 |
180
180 |
220
220 |
220
250 |
220
260 |
260
290 |
260
290 |
|
工作台板厚度 |
mm |
65 |
70 |
80 |
90 |
100 |
120 |
120 |
|
滑块底面尺寸（前后*左右） |
mm |
180
200 |
210
250 |
270
320 |
280
320 |
280
380 |
420
560 |
420
560 |
|
模柄孔尺寸（直径*深度） |
mm |
Φ40
70 |
Φ40
70 |
Φ50
70 |
Φ50
80 |
Φ60
75 |
Φ60
80 |
Φ60
80 |
|
立柱间的距离 |
mm |
220 |
330 |
390 |
470 |
450 |
630 |
620 |
|
电动机功率 |
KW |
2.2 |
3 |
4 |
5.5 |
7.5 |
7.5 |
11 |
|
外型尺寸（前后*左右*高） |
mm |
1800
1000
1980 |
1790
1150
2288 |
1965
1330
2295 |
2220
1500
2600 |
2220
1530
2650 |
2600
1600
3000 |
2600
1660
3000 |
|
重量 |
kg |
2440 |
3160 |
4700 |
5900 |
6520 |
12800 |
13800 | |
| |
|
|
