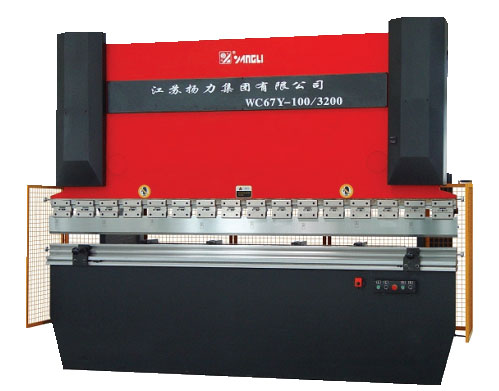

WC67Y系列液压板料折弯机

主要特点

WC67Y系列液压板料折弯机

■ 机架采用整体焊接结构，并经壁炉回火处理，机床精度保持性好。
■ 液压上动式，无级调压，采用高质量进口密封圈，确保了机床的可靠性。
■ 机械同步，采用上下复合补偿结构，提高了零件的加工精度。（160吨以上为工作台下补偿结构）
■ 滑块行程调节和后档料定位调整，采用电动快调及手动微调，且配有数字显示。
■ 机床既有点动、单次、连续操作规范，换向、保压时间可通过时间缝电器予以控制。
■ 机床配有安全防护栏及设有开门断电装置，提高了操作的安全性。（40吨后侧及200吨以上无防护栏）

技术参数

		WC67Y-40/2000	WC67Y-40/2500	WC67Y-63/2500	WC67Y-80/2500	WC67Y-80/3200	WC67Y-80/4000	WC67Y-100/2500	WC67Y-100/3200
公称力	kN	400	400	630	800	800	800	1000	1000
工作台长度	mm	2000	2500	2500	2500	3200	4000	2500	3200
立柱间距离	mm	1650	2000	2000	1990	2600	3350	1850	2550
喉口深度	mm	200	200	250	280	280	280	320	320
滑块行程	mm	100	100	100	100	100	100	130	130
行程调节量	mm	80	80	80	80	80	80	100	100
最大开启高度	mm	330	330	340	360	360	360	390	390
行程次数	Min-1	≥11	≥11	≥10	≥10	≥10	≥10	≥10	≥10
主电动机功率	kW	4	4	5.5	7.5	7.5	7.5	7.5	7.5
净重	kg	2920	3500	4540	4700	6080	7620	5950	7300
外形尺寸（长宽高）	mm	2210 1100 2240	2670 1200 2240	2680 1540 2300	2690 1530 2300	3410 1550 2300	4210 1550 2300	2690 1570 2450	3390 1570 2450

		WC67Y-100/4000	WC67Y-125/2500	WC67Y-125/3200	WC67Y-160/2500	WC67Y-160/3200	WC67Y-160/4000	WC67Y-160/6000	WC67Y-200/3200
公称力	kN	1000	1250	1250	1600	1600	1600	1600	2000
工作台长度	mm	4000	2500	3200	2500	3200	4000	6000	3200
立柱间距离	mm	3350	1850	2550	1950	2540	3140	4800	2550
喉口深度	mm	320	320	320	330	330	330	330	350
滑块行程	mm	130	130	130	200	200	200	200	200
行程调节量	mm	100	100	100	150	150	150	150	150
最大开启高度	mm	390	390	390	465	465	465	465	450
行程次数	Min-1	≥10	≥10	≥10	≥6	≥6	≥6	≥6	≥3
主电动机功率	kW	7.5	7.5	7.5	11	11	11	11	15
净重	kg	8300	6000	7200	8800	9620	11060	18500	11340
外形尺寸（长宽高）	mm	4190 1570 2450	2690 1570 2450	3390 1570 2450	2800 1830 2540	3400 1830 2540	4240 1830 2540	6140 1900 2960	3750 1855 2825

		WC67Y-200/4000	WC67Y-200/6000	WC67Y-250/3200	WC67Y-250/4200	WC67Y-250/5000	WC67Y-250/6000	WC67Y-300/4000
公称力	kN	2000	2000	2500	2500	2500	2500	3000
工作台长度	mm	4000	6000	3200	4200	5000	6000	4000
立柱间距离	mm	3260	4800	2540	3140	4000	5000	2900
喉口深度	mm	350	350	400	400	400	400	400
滑块行程	mm	200	200	250	250	250	250	250
行程调节量	mm	150	150	180	180	180	180	180
最大开启高度	mm	450	450	500	500	500	500	535
行程次数	Min-1	≥3	≥3	≥3	≥3	≥3	≥3	≥3
主电动机功率	kW	15	15	18.5	18.5	18.5	18.5	22
净重	kg	13300	23000	13740	15220	17000	18500	24300
外形尺寸（长宽高）	mm	4440 1810 2825	6120 2315 2900	3750 1970 2920	4340 1950 2920	5120 2210 2980	6120 2210 2980	4120 1950 3115

		WC67Y-300/5000	WC67Y-300/6000	WC67Y-400/4000	WC67Y-400/6000	WC67Y-500/4000	WC67Y-500/6000
公称力	kN	3000	3000	4000	4000	5000	5000
工作台长度	mm	5000	6000	4000	6000	4000	6000
立柱间距离	mm	3900	4900	3140	5000	3050	4760
喉口深度	mm	400	400	400	400	400	400
滑块行程	mm	250	250	320	320	320	320
行程调节量	mm	180	180	220	220	220	220
最大开启高度	mm	535	535	600	600	630	630
行程次数	Min-1	≥3	≥3	≥2.5	≥2.5	≥2.5	≥2.5
主电动机功率	kW	22	22	37	37	37	37
净重	kg	27000	29200	30000	41000	42000	47500
外形尺寸（长宽高）	mm	5120 1950 3115	6120 1950 3520	4120 2625 3700	6150 3250 3900	4200 4115 4760	6200 4115 4760
