规格型号
Model |

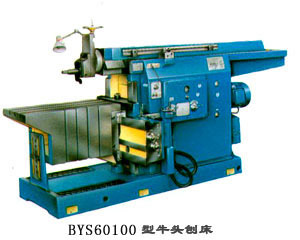

BYS60100 |
BYS60120 |
BYS60150 |
|
最大刨削长度
Max. shaping length |
1000mm |
1200mm |
1500mm |
|
滑枕底面至工作台面最大距离
Max. distance from lower edge of ram to table |
400mm |
400mm |
450mm |
|
工作台上平面尺寸（长×宽）
Dimension of top table (L×W) |
1000×500mm |
1200×500mm |
1500×700mm |
|
工作台最大移动距离
Max. travel of table |
水平
Horizontal |
800mm |
800mm |
1100mm |
|
垂直
Vertical |
320mm |
320mm |
440mm |
|
刀架最大垂直行程
Max. vertical travel of tool head |
160mm |
160mm |
160mm |
|
刀架最大回转角度(在不入床身时)
Max. swivel of tool head (out of column) |
±60° |
±60° |
±60° |
|
滑枕最大工作压力
Max. cutting force of ram |
28000N |
28000N |
28000N |
|
滑枕无级变速范围
Range step change of ram |
3-37m/min |
3-37m/min |
3-37m/min |
|
滑枕往复一次工作台进给量
Table feed per ram stroke |
水平
Horizontal |
0-3.5mm |
0-3.5mm |
0-3.6mm |
|
垂直
Vertical |
0-0.35mm |
0-0.35mm |
0-0.32mm |
|
工作台快速移动速度
Speed of rapid traveling |
水平
Horizontal |
2.9m/min |
2.9m/min |
2.85m/min |
|
垂直
Vertical |
0.26m/min |
0.26m/min |
0.255m/min |
|
主传动电机
Motor of main transmission |
7.5Kw,970rpm |
7.5Kw,970rpm |
7.5Kw,970rpm |
|
工作台快移电机
Motor of rapid traveling table |
0.75 Kw,1420rpm |
1.1 Kw,1420rpm |
1.5 Kw,1420rpm |
|
机床外形尺寸(长×宽×高)
Overall dimensions (L×W×H) |
3660×1560×1835mm |
4630×2040×2995mm |
5160×2017×2050mm |
|
净重
Net weight |
4200kg |
5000kg |
7500kg |
