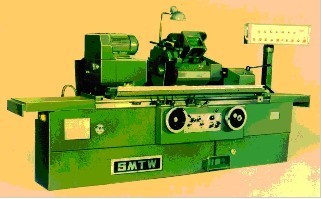

MB1432/H(H211)、MB1432/1500-H(H207)半自动万能外圆磨床 |
 |
主要用途：
本机床适宜于磨削内、外圆柱形或圆锥形的回转体工件。
结构特征：
a、 机床纵向移动由液压无级传动，也可用手轮传动。横向移动具有液压快速进退，横向进给有切入半自动循环和周期半自动循环。也可用手轮传动，如用户特殊需要可配备自动测量仪器。
b、工件、外圆砂轮、内圆砂轮、油泵、冷却泵分别由的单独电机传动，磨削循环由电气控制液压驱动，生产效率高。
c、本机床国内用户配中原量仪厂ZDW-L80主动测量装置，国外用户配意大利MARPOSS,
MICROMAR主动测量装置。
主要技术规格及参数：
主要规格
|
最大磨削直径×最大磨削长度 |
φ320×1000、1500 |
加工范围
|
中心高 |
180mm |
|
顶尖距 |
1000mm、1500mm |
|
可磨外圆工件直径 用中心架 |
最小φ8mm、最大φ60mm |
|
不用中心架 |
最小φ8mm、最大φ320mm |
|
可磨内圆工件直径 用中心架可夹直径 |
最小φ35mm、最大φ100mm |
|
不用中心架 |
最小φ30mm、最大φ100mm |
|
可磨工件最大重量 |
150Kg |
砂轮架
|
砂轮尺寸 |
最大φ400×50×φ203 |
|
|
最大宽度50 |
|
砂轮线速度 |
35m/s |
|
砂轮主轴速度 |
1670r/min |
|
最大移动量（包括快速移动量） |
246mm |
|
手轮一转砂轮架移动量 |
1mm、0.04mm |
|
手轮一格砂轮架移动量 |
0.005mm、0.0002mm |
|
切入进给速度 |
0.1~1.5mm/min |
|
最大切入进给量 |
0.7mm |
|
最小周期进给量 |
0.005mm、0.0002mm |
|
砂轮架快速进给量 |
50mm |
|
砂轮架回转角度 |
±30° |
|
半自动切入磨削循环 |
有 |
|
砂轮修整和补偿进给 |
有 |
|
半自动周期进给磨削循环 |
有 |
|
手动最小进给量 |
0.005mm |
内圆磨具
|
砂轮尺寸 |
最大φ50×25×φ13 |
|
|
最小φ17×20×φ6 |
|
主轴转速（HJX33-03） |
10000r/min |
机床电机总功率 9.72KW
机床外形尺寸和净重
|
长×宽×高(mm) |
3180(4180)×1710×1665 |
|
净重（Kg） |
4000、4200 |
机床装箱尺寸毛重
|
长×宽×高(mm) |
3380(4380)×2000×2050 |
|
毛重（Kg） |
5300、5500 | |
| |
|
|
