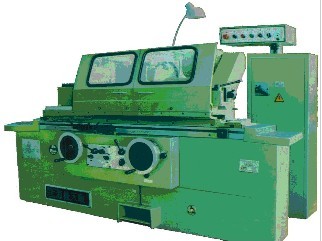

MM1320／H精密外圆磨床 |
 |
主要用途：
本机床适用于精密轴类零件的圆柱面和圆锥面的加工，适用于小批及成批生产的车间使用。
结构特征:
a、机床工作台的纵向移动由液压无级变速传动，也可由手轮传动。
b、头架由直流电动机驱动，可无级变速。
c、砂轮架横向进给，由液压快速移动手动进给实现。
d、砂轮架采用套筒式动静压轴承，并采用独立油箱及独立供油系统。
e、工件，砂轮、油泵、冷却泵分别由独立电机传动。
f、本系列机床有最大磨削长度为500，750mm两种规格，可供用户选用。
主要技术参数规格及参数：
|
最大磨削直径×最大磨削长度 |
φ200×500、φ200×750mm |
加工范围
|
中心高 |
135mm |
|
顶尖距 |
500mm、750mm |
|
可磨外圆直径 |
用中心架 |
最小8mm、最大60mm |
|
|
不用中心架 |
最小8mm、最大200mm |
|
工件最大重量 |
50Kg |
砂轮架
|
砂轮尺寸(外径×宽度×内径) |
最大φ400×50×φ203mm |
|
|
最小φ300×50×φ203mm |
|
砂轮线速度 |
35m/s |
|
主轴转速 |
1670r/min |
|
最大移动量 |
200mm |
|
体座回转可能性 |
可能 |
|
手轮一转砂轮架移动量 |
1mm |
|
手轮一格砂轮架移动量 |
粗O．005mm |
|
|
精O．001mm |
机床电机总功率 5．67KW
机床外形尺寸和净重
|
|
MM1320／500-H |
MM1320／750-H |
|
长×宽×高（mm） |
2500×1800×1650 |
3000×1800×1650 |
|
净重（Kg） |
3200 |
3700 |
机床装箱尺寸和毛重
|
|
MM1320／500-H |
MM1320／750-H |
|
长×宽×高（mm） |
2680×2100×2100 |
3380×2100×2100 |
|
毛重（Kg） |
4600 |
5300 |
工作精度：
出厂合格标准：
磨削顶尖间试件精度
试件：φ35×350mm
圆度：0.00lmm
纵截面内直径的一致性：0.004mm
表面粗糙度：Ra0.04μm |
| |
|
|
