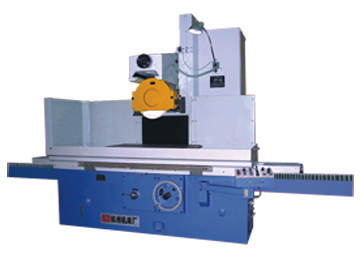

本机床是在M（K）7150×30/HZ卧轴矩台平面磨床系列产品的扩充，是我公司最新开发的磨头移动式平面磨床。
机床具有下列特点:
* 机床布局采用立柱右置，磨头、拖板与立柱的结构有新的突破，整机刚性更好。
* 磨头采用国际通行的滚动轴承结构形式。
* 机床的垂直、横向进给运动采用滚珠丝杠副，进给灵敏度高。
* 工作台纵向运动由叶片泵驱动，运动平稳，噪声小。油池配有冷却装置，温升低，热变形小。
* 磨头垂直运动有快速升降装置，操作方便，横向运动由变频电机驱动，可无级调速。
* 机床的垂直、横向进给部分留有伺服电机安装位置，根据需要可配置数控系统成为数控机床。
主要规格参数：
|
型 号 |
M7160×10/HZ |
|
工
作
台 |
工作台面积（宽×长） |
mm |
600×1000 |
|
最大磨削尺寸（宽×长×高） |
mm |
600×1000×600 |
|
工作台纵向行程（最大） |
mm |
1100 |
|
工作台速度（无级） |
m/min |
5-26 |
|
工作台T型槽 槽数×宽度 |
|
3×18 |
|
工作台承载量 |
kg |
888 |
|
磨
头 |
砂轮轴中心至工作台距离（最大） |
mm |
825 |
|
砂轮轴转速 |
rpm |
1440 |
|
磨头垂直进给 |
手轮每格 |
mm |
0.005 |
|
快速进给 |
m/min |
0.4 |
|
磨头机动横向进给 |
连续 |
m/min |
0.5-0.6 |
|
断续 |
m/min |
5-20 |
|
磨头机动横向进给 |
手轮每格 |
mm |
0.01 |
|
砂轮尺寸（外径×宽×内径） |
mm |
φ450×63×φ203 |
|
电机功率 |
电机总功率 |
kw |
约20 |
|
磨头电机功率 |
kw |
11 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
µm |
Ra0.63 |
|
机床重量 |
净重 |
kg |
约8000 |
|
毛重 |
kg |
|
|
外形尺寸（长×宽×高） |
mm |
5000×2430×2650 |
|
包装箱尺寸（长×宽×高） |
mm | |
