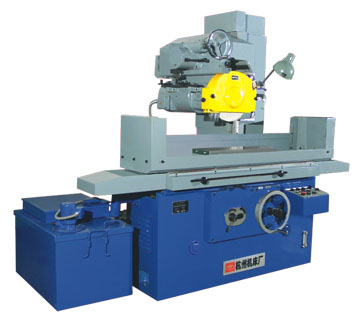

本机床具有下列特点：
* 机床采用磨头移动布局，立柱右置（相对操作者而言），拖板与立柱结构新颖合理，整机刚性好，磨头功率大。
* 工作台纵向运动，磨头横向运动均由叶片油泵驱动，运动平稳、噪声小，油池温升低。
* 机床各导轨为贴塑减摩导轨副。
* 磨头垂直运动可快速升降，进给用手动。
* 磨头横向进给有液压自动进给，操作方便。
* 机床的自动润滑系统润滑各导轨的丝杆。
* 机床精度达到卧轴矩台平面磨床国家标准。（GB/T4022-1983）
主要规格参数
|
型 号 |
M7120E/HZ |
|
工
作
台 |
工作台面积（宽×长） |
mm |
200×630 |
|
最大磨削尺寸（宽×长×高） |
mm |
200×630×320 |
|
工作台纵向行程（最大） |
mm |
730 |
|
工作台速度（无级） |
m/min |
2-20 |
|
工作台T型槽 槽数×宽度 |
|
1×14 |
|
工作台承载量 |
kg |
157 |
|
磨
头 |
砂轮轴中心至工作台距离（最大） |
mm |
495 |
|
磨头横向每行程断续进给量 |
mm |
5-18 |
|
砂轮轴转速 |
rpm |
1440 |
|
垂直进给 手动每格 |
mm |
0.005 |
|
快速升降速度 |
m/min |
0.4 |
|
手动横向进给 手轮每转磨头移动 |
mm |
约2 |
|
机动横向进给 |
连续 |
m/min |
1.5-1.8 |
|
断续 |
mm |
5-8 |
|
砂轮尺寸（外径×宽×内径） |
mm |
φ350×32×φ127 |
|
电机功率 |
电机总功率 |
kw |
7.68 |
|
磨头电机功率 |
kw |
5.5 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
µm |
Ra0.63 |
|
机床重量 |
净重 |
kg |
2800 |
|
毛重 |
kg |
3500 |
|
外形尺寸（长×宽×高） |
mm |
2400×1150×2050 |
|
包装箱尺寸（长×宽×高） |
mm |
2750×1740×2250 |
附件
|
随机附件 |
|
电磁吸盘 |
1块 |
砂轮修整器（不附金刚石钻） |
1套 |
|
砂轮平衡芯轴 |
1副 |
机床垫铁 |
5块 |
|
砂轮卡盘连砂轮 |
2套 |
|
|
|
特殊附件（另行计价） |
|
砂轮平衡架 |
1件 |
正弦平口钳（ZPQ150） |
1件 |
|
金刚石砂轮刀 |
1支 |
|
|
由于技术不断发展，本册仅供参考 |
