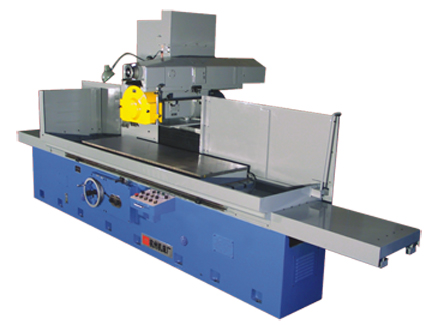

本系列机床主要是以砂轮的周边磨削工件平面的机床，也可磨削角尺、槽子、模具等，使用范围很广。适用于各种机械加工厂、汽车、模具、行业等零件加工工厂。本机床可以磨削钢、铁、及有色金属制成的零件。
本系列机床具有下列特点：
*本机床为磨头移动式机床，即工作台只在床身导轨上由液压驱动作纵向运动，磨头在拖板上作横向运动，拖板连同磨头在立柱上作垂直运动。
* 工作台和床身导轨副采用贴塑减摩滑动导轨副。
* 垂直运动和横向运动采用滚珠丝杠传动，垂直运动有快速升降，进给为手动；横向运动由柱塞油怪达驱动，横向进给可机动或手动。
* 在结构上留有安装伺服电机位置，可将油马达和交流电机调成伺服电机，配置数控系统，成为数控机床。
主要技术参数
|
型 号 |
M7160×16/HZ |
M7160×20/HZ |
M7160×30/HZ |
|
工
作
台 |
台面尺寸（宽×长） |
mm |
600×1600 |
600×2000 |
600×3000 |
|
最大磨削尺寸（宽×长×高） |
mm |
600×1600×600 |
600×2000×600 |
600×3000×600 |
|
工作台纵向行程（最大） |
mm |
1700 |
2100 |
3100 |
|
工作台速度（无级） |
m/min |
5-30 |
|
工作台T型槽槽数×宽度 |
|
3×22 |
|
工作台承载量 |
kg |
1482 |
1800 |
2800 |
|
磨
头 |
砂轮轴中心至工作台距离最大 |
mm |
820 |
825 |
|
磨头垂直进给 |
手轮每格 |
mm |
0.005 |
|
快速进给 |
m/min |
0.4 |
|
磨头机动横向进给 |
连续 |
m/min |
0.5-1.2 |
|
断续 |
mm |
5-20 |
|
磨头手动横向进给 手轮每格 |
mm |
0.01 |
|
砂轮轴转速 |
rpm |
1440 |
|
砂轮尺寸（外径×宽×内径） |
mm |
φ450×63×φ203 |
Φ450×75×Φ203 |
|
电机功率 |
电机总功率 |
kw |
22.875 |
|
磨头电机功率 |
kw |
11 |
|
工作精度 |
加工表面对基面的平行度 |
mm |
300：0.005 |
|
表面粗糙度 |
µm |
Ra0.63 |
|
机床重量 |
净重 |
kg |
8500 |
10000 |
12000 |
|
毛重 |
kg |
11000 |
11000 |
14000 |
|
外形尺寸（长×宽×高） |
mm |
4682×2021×2330 |
5500×2240×2580 |
9230×2238×2330 |
|
包装箱尺寸（长×宽×高） |
mm |
5080×2450×2800 |
4880×2450×2800 |
6540×2320×2990 |
|
|
|
|
|
|
|
|
|
|
附 件
|
随机附件 |
|
电磁吸盘 |
1块/2块 |
平衡芯轴 |
1付 |
|
砂轮修整器（不附金刚石砂轮刀） |
1副 |
砂轮平衡架 |
1件 |
|
砂轮卡盘连砂轮 |
2套 |
机床垫铁 |
|
|
特殊附件（另行计价） |
|
正弦平口钳（ZPQ150） |
1件 |
金刚石砂轮刀 |
1件 |
|
|
|
|
|
由于技术不断发展本册仅供参考 |
